  5. MODEL 2535 高精度 車速・移動距離計

レーザドップラ応用計測器

車速・移動距離計測

MODEL 2535
高精度 車速・移動距離計

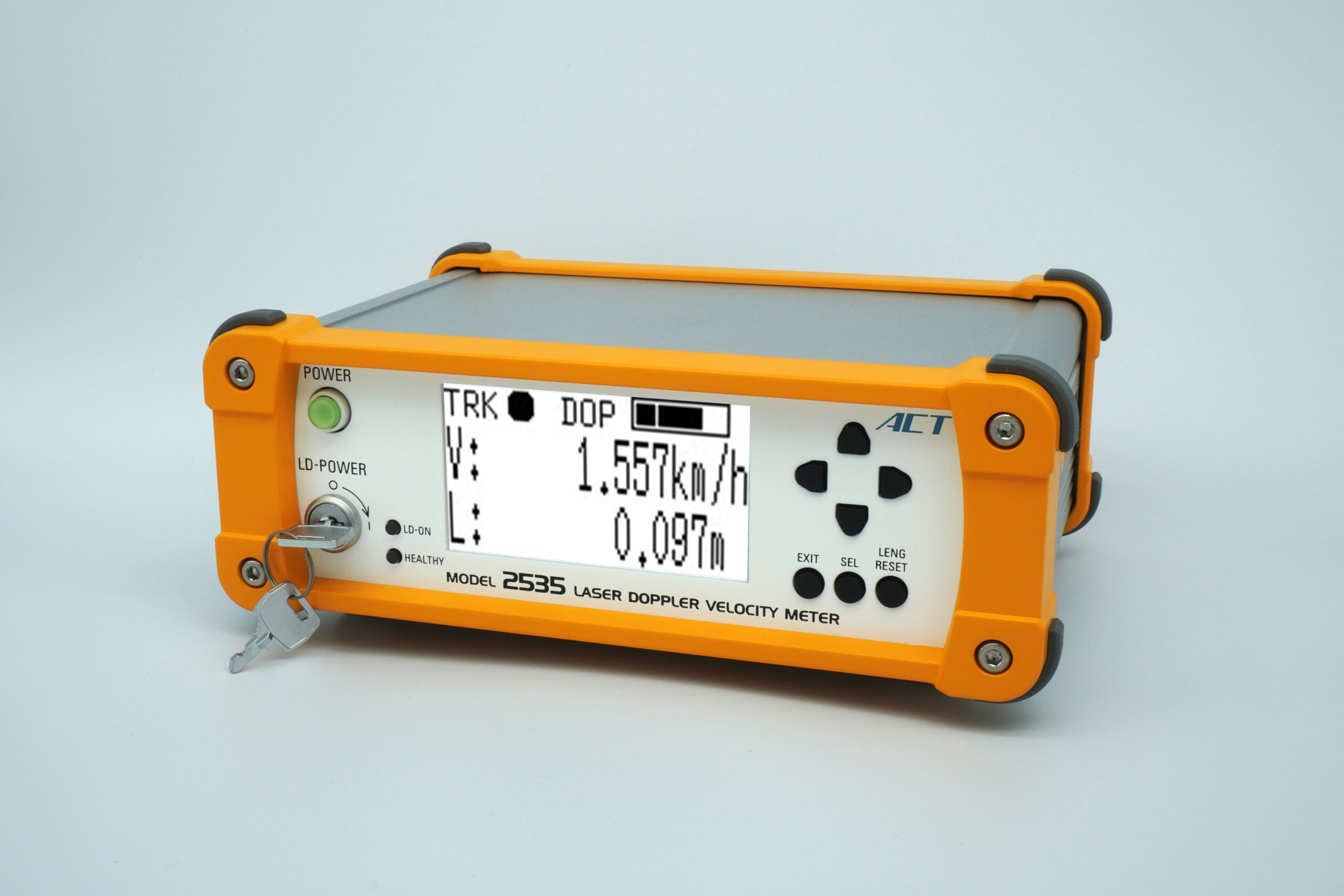

自動車・鉄道車両に搭載して車両の対地速度を正確に測定することができる、非接触・レーザドップラ速度計です。
測定距離変動幅を160~200㎜まで拡大してありますので、路面の凹凸などが大きな、例えば鉄道
軌道内の砂利面・レール・ATS等どの様な物体が存在していても高精度に対地速度を測定することができます。
本システムは、レーザドップラ方式による非接触測定の為に、滑りや空転・摩耗等による測定誤差を
一挙に改善し、停止からの対地速度と移動距離を高精度に測定する事ができます。

  • 高精度な車速・移動距離計
  • 従来の空間フィルタ型やGNSSに比べて位置精度、データ更新レート共に優れる
  • 測定面での滑りや車輪の空転・摩耗による測定誤差が発生せず、雨・雪・氷・凹凸などあらゆる路面での対地速度と移動距離を高精度に測定可能

MODEL 2535製品カタログ(PDF)

MODEL 2535の特長

  1.  非接触で高精度測定が可能です。
  2.  路面及び鉄道軌道内のいかなる凹凸でも高精度測定が可能です。
  3.  トンネル及び屋内等でも高精度測定が可能です。
  4.  速度ゼロからの高精度測定(移動距離を高精度測定)出来ます。
  5.  走行試験にて車両の真の加速・減速を高精度測定出来ます。
  6.  測定結果は外部出力及びUSB I/Fでデータ収得が行えます。

MODEL 2535の仕様

表示 グラフィックLCD (128×64)
センサ接続数 1
測定速度範囲 +7800÷S.FCT m/min(S.FCTは接続するセンサによって変わる)
速度単位 km/h
V.RATE(速度測定間隔) 2ms~1000ms (最小分解能:2ms)
速度電圧出力 出力電圧:±4V フルスケール任意設定可
出力インピ-ダンス:50Ω
更新レート:2ms
長さ表示範囲 ±999999.999m (最小桁:1mm)
ピッチパルス出力間隔 0.01mm~1000.00mm (最小分解能:0.01mm)
ピッチパルス出力形式 RS-422準拠作動出力 ×1
オープンコレクタ ×3
トーテムポール出力 ×1
ステータス電圧出力 MATERIAL , SENS_TEMP , LD_TEMP , PD_VOLT , DOPPLER 切り替え
ゲート入力 外部入力 (12Vプルアップ)または MP_ON信号
ヘルシー出力 オープンコレクタ出力
下記出力がすべて正常ならON出力 (設定により有効/無効切り替え可)
LD POWER , LD TEMP , MP ON , TRK_ON , HOKAN
通信インタ―フェース USB , RS-232C
処理器間同期動作 動作不可
外部表示器接続 DY-03 , DY-03A接続可
USBメモリ 接続不可
温度範囲 通電: 0 ~40℃ (結露しないこと)
保存:-10~60℃ (結露しないこと)
外形寸法・重量 寸法:199(W) × 74(H) × 140(D)
重量:約1.4㎏
電源 DC:DC10~30V
電力:最大24W

レーザドップラセンサ

型名 焦点距離 最高速度 レーザ波長・出力 主な用途
MODEL 1622T7
700 ±100mm ±750km/h 690nm
5mW未満(クラス3R)
車速計(鉄道用)
MODEL 1521T
700 ±100mm ±560km/h 780nm
38mW最大(クラス3B)
車速計(自動車用)
MODEL 1622N5
500 ±80mm ±560km/h 690nm
5mW未満(クラス3R)
車速計(鉄道用)
MODEL 1521N
500 ±80mm ±500km/h 780nm
38mW最大(クラス3B)
車速計(自動車用)

オプション

MODEL 5425
距離パルス分配器(6分配)
入力と同一パルスを6分配します
入力信号:車速計からのオープンコレクタ出力かRS-422準拠の差動出力の選択(工場オプション)
出力信号:RS-422準拠の差動出力、オープンコレクタ出力、+5Vロジック出力の何れか選択(工場オプション)
MODEL 5453
分周機能付きパルス分配器(4分配)

・4ch毎に任意幅のパルスび変換して出力。
・出力制御/逆転禁止機能有。
・設定はUSB-I/Fにて可能(設定ソフト付属)

入力信号:車速計からのRS-422準拠の差動2相出力
出力信号:RS-422準拠の差動2相出力
分周比設定範囲:1~10000(整数)

オプション一覧[車速・移動距離計測]

MODEL 2535の関連資料

簡易取扱説明書

MODEL 2535簡易取扱説明書(PDF)【準備中】

MODEL 2535ソフトインストール方法(PDF)【準備中

アプリケーション資料

ダイジェストカタログ(PDF)

MODEL 2535製品カタログ(PDF)

MODEL 2535製品カタログ英文(PDF)

MODEL 2532A/2535アプリケーション事例【準備中】

MODEL 2535操作動画【準備中】

※仕様・形状は、事前の断りなしに変更されることがあります。
