レーザドップラ応用計測器

オプション

オプション一覧

  • 一般計測・ベルト計測・ライン計測
  • 車速・移動距離計測
  • ライン計測
ビームベンダ
型名 OP01-001:焦点距離 100mm用
   OP01-002:焦点距離 200mm用
   OP01-009:焦点距離 300mm用
 ビームの方向を曲げることで、測定の自由度を上げることが可能。
図面【準備中】
資料【準備中】
取説【準備中】

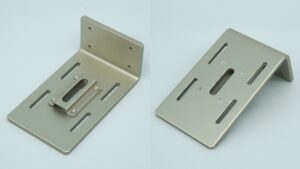

Lアングル 型名 OP02-002
 三脚にセンサを取り付けるの際、
 センサを延長板に対して直角に取り付けるための治具。
図面【準備中】
資料【準備中】
取説【準備中】
マグネットスタンド
型名 OP02-011:1000N 220+175mm
   OP02-012:1000N 160+115mm
   OP02-014:1500N 220+175mm
   OP02-016:800N 116+75mm
 多様な姿勢をダイヤルひとつの締付により、一気に全てをロックできます。
 アーム部は自由自在に角度・方向が調整でき、ブレが生じません。
 用途により小形から大形まで各種選定できます。
 ※センサプレート付き
図面【準備中】
資料【準備中】
取説【準備中】

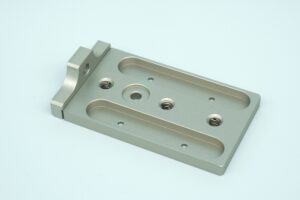

マグネットスタンド取付用プレート 型名 OP02-017 マグネットスタンド OP02-011・OP02-014用
   OP06-003 マグネットスタンド OP02-012・OP02-016用
 対応センサ M1541・M1522・M1622・M1623・M1722
図面【準備中】
資料【準備中】
取説【準備中】

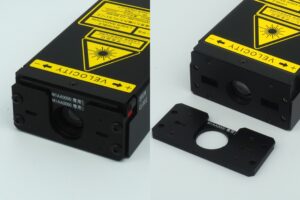

三脚取付金具(A)
型名 OP02-022
 M1522・M1622・M1623・M1722はセンサ底面に三脚用固定ネジ穴がないため、
 マグネットスタンド、三脚用延長板等を使用するときにはこの三脚取り付けプレートを使用する。
図面【準備中】
資料【準備中】
取説【準備中】
三脚用延長板
型名 OP02-024
 三脚にセンサを取り付けする時、被測定物に近づけるための治具。
図面【準備中】
資料【準備中】
取説【準備中】

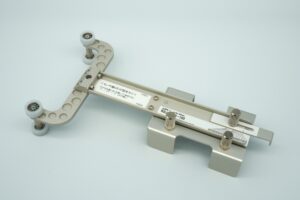

小型ステージ
型名 OP02-027
 ドップラセンサ位置を正確にすばやくX、Y方向に移動する装置です。
 XY微動装置(ストッパー付き)、ダイヤル一回転当たり移動量4mm
 ※販売はセット売り(マグネットスタンド(1500N)、三脚取付金具(A))になります。
 ※単品でのご要求の場合ご相談
図面【準備中】
資料【準備中】
取説【準備中】
ビームアダプタ
型名 OP03-002:焦点距離 100mm用
   OP03-003:焦点距離 200mm用
 ドップラセンサのビームサイズを小さくし、測定面の曲率に対する影響を
 少なくする為のアダプタです。
 ※ビーム形状 約Φ0.8mm 焦点距離±0.5mm
図面【準備中】
資料【準備中】
取説【準備中】
ロールガイド
型名 OP04-001:焦点距離 100mm用 小径(Φ100-150mm)
   OP04-002:焦点距離 100mm用 大径(Φ150-500mm)
   OP04-003:焦点距離 200mm用 小径(Φ100-150mm)
   OP04-004:焦点距離 200mm用 大径(Φ150-500mm)
   OP04-005:焦点距離 200mm用 特大径(Φ800-1500mm)
   OP04-007:焦点距離 100mm用 小径(Φ50-100mm)
 ドップラセンサをロールの軸中心に向けてセッティングするための治具です。
 ロール周速度測定の際、セッティング時間の短縮に役立ちます。
 ※付属品 煽りガイド 5°/2.5°
図面【準備中】
資料【準備中】
取説【準備中】
MODEL 2525/A用
BNC端子アダプタBOX
型名 OP20-001
 M2525 のアナログ電圧出力用アダプタボックス。
図面【準備中】
資料【準備中】
取説【準備中】

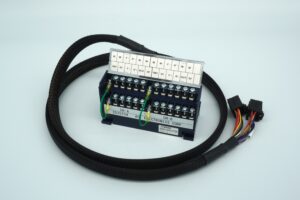

MODEL 2525/A用
入出力ケーブルキット(端子台)
型名 OP20-002

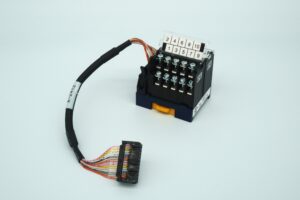

MODEL 2531A/B用
入出力端子台/入出力端子台用ケーブル
型名 OP20-010 図面【準備中】
資料【準備中】
取説【準備中】

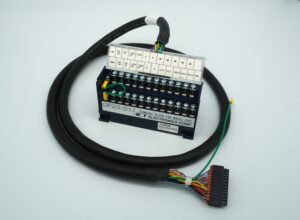

MODEL 2541用
入出力端子台/入出力端子台用ケーブル
型名 OP20-011
MODEL 2525/A用
据置ケース(縦置きスタンド付き)
型名 OP25-002
 M2525 を、 可搬容易にする為のケース。
 足元に立てて置くスタンド付き。
図面【準備中】
資料【準備中】
取説【準備中】

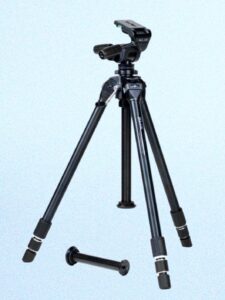

三脚
型名 プロフェッショナル2NS
 センサを取り付け設置するための三脚。
 延長板と一緒に使用することが多い。
図面【準備中】
資料【準備中】
取説【準備中】



加減速試験用
スイッチボックス
(圧着端子用)
外部から測定のスタート・ストップ等を、
リモートコントロールするスイッチボックス。
(ケーブル 3m 付き、 簡易圧着端子用)
図面【準備中】
資料【準備中】
取説【準備中】
加減速試験用
スイッチボックス
(簡易圧着端子用)
図面【準備中】
資料【準備中】
取説【準備中】
加減速試験用
スイッチボックス
(レモコネクタ)
図面【準備中】
資料【準備中】
取説【準備中】

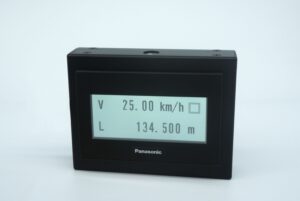

車速計表示器
取付吸盤付 (レモコネクタ)
速度・移動距離などの表示を運転者の
見易い所に取り付けて確認するための表示器。
図面【準備中】
資料【準備中】
取説【準備中】

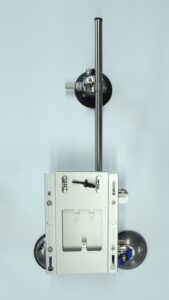

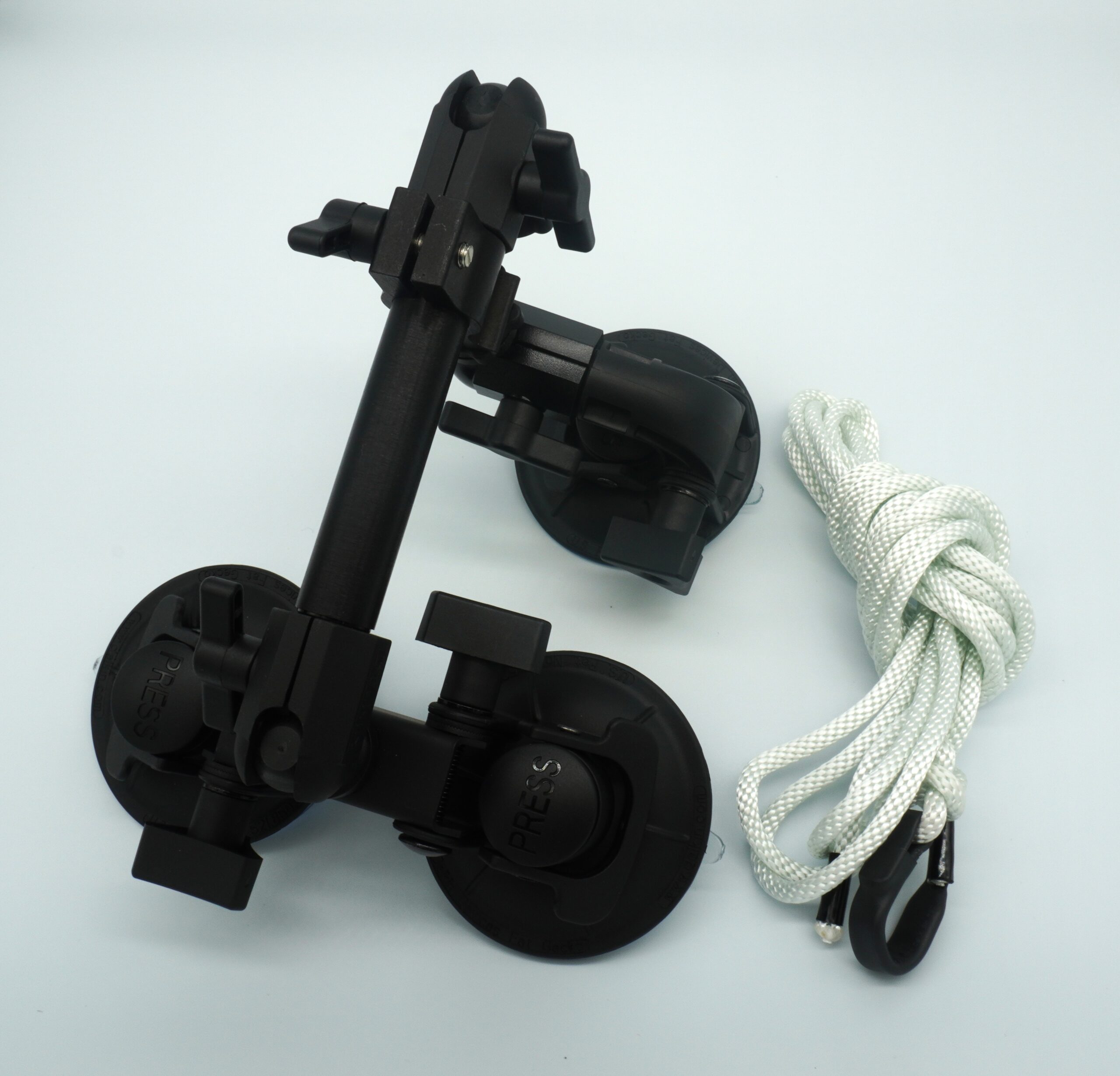

車載用吸盤マウント
センサを車両に取り付けるための吸盤付き治具
(安全紐付き)
図面【準備中】
資料【準備中】
取説【準備中】

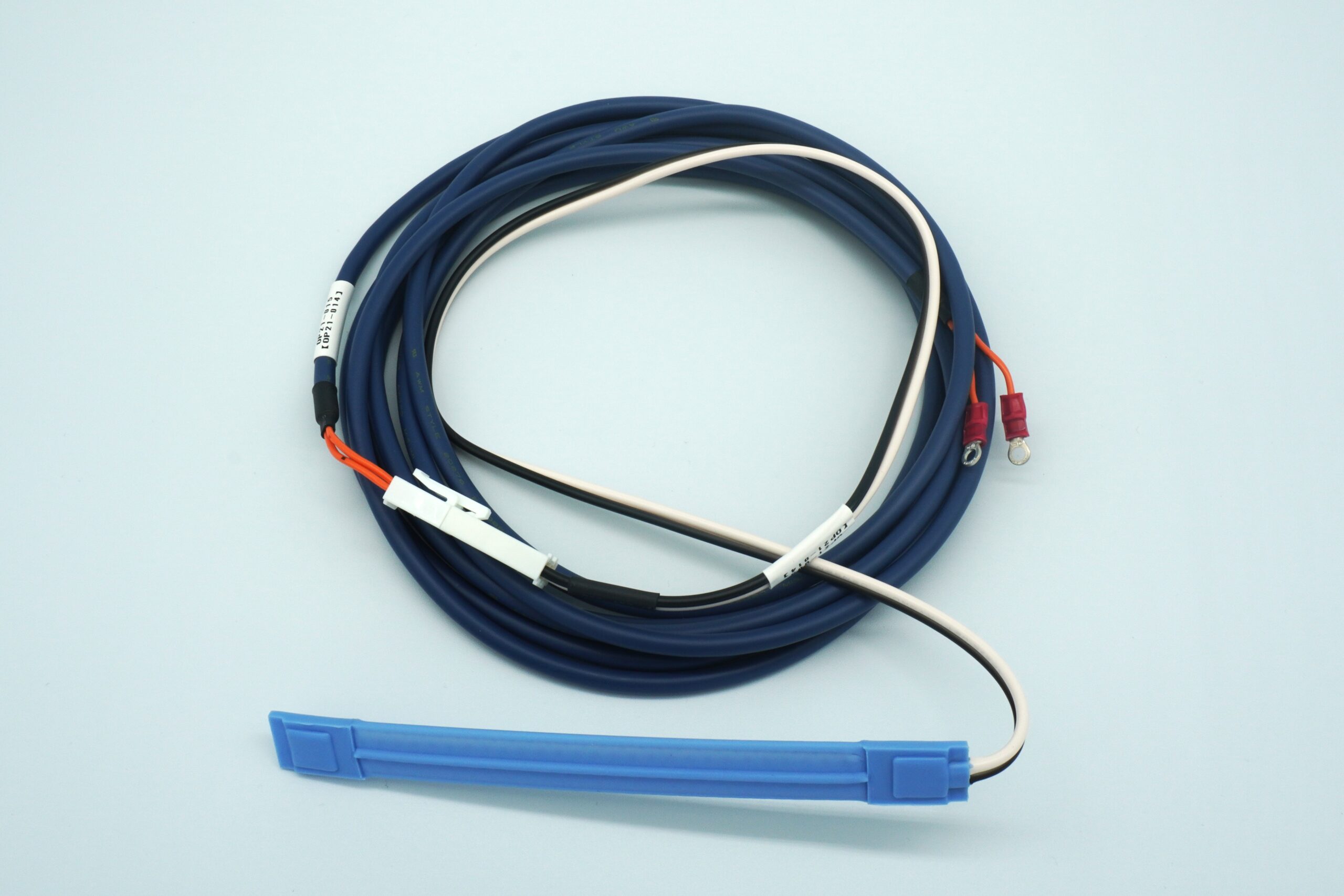

テープスイッチ
ブレーキペダルに貼り付けて使用する。 図面【準備中】
資料【準備中】
取説【準備中】
センサ取付治具
M1521Nセンサ取付治具 (マグネット付) 図面【準備中】
資料【準備中】
取説【準備中】
ピッチパルス/
速度出力変換BOX
M2532Aの電圧 ・ ピッチパルス出力用BOX 図面【準備中】
資料【準備中】
取説【準備中】
ピッチパルス出力分配器 図面【準備中】
資料【準備中】
取説【準備中】
アナログ⇒CANコンバータ
(速度100Hz変換)
図面【準備中】
資料【準備中】
取説【準備中】
1521Nアタッチメント取付治具
センサを車両に取り付けるための吸盤付き治具 図面【準備中】
資料【準備中】
取説【準備中】
1521N耐寒ケース取付治具
寒冷地対応センサBOX 1521N-ATMPTに
取り付けてご使用できます。
保温対策 : -20℃対応
図面【準備中】
資料【準備中】
取説【準備中】
据置ケース




軽量で堅牢なアルミトランク。
頻繁な移動に耐えられ各種オーダー可能。
信号処理器、センサ、ケーブル等の付属品が
一緒に収納できて現場の扱いに便利。
※その他全ての型式に対応しております。
別途お問合せ下さい。 一部非輸送対応
図面【準備中】
資料【準備中】
取説【準備中】

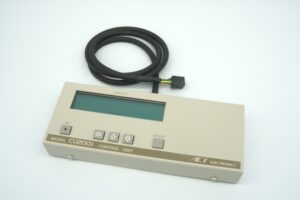

コントロールユニット
M2001の各種パラメータの設定や速度表示盤として使用する。 図面【準備中】
資料【準備中】
取説【準備中】
寸検カウンタ 図面【準備中】
資料【準備中】
取説【準備中】
据置ケース 図面【準備中】
資料【準備中】
取説【準備中】



オプション組み合わせについて

処理器(現行品・特注除く)

2541 2525 2531B 2531B TRK 2532A 2041 2001



OP20-001 BNC端子アダプタBOX
OP20-010 入出力端子台用/入出力端子台ケーブル
OP20-011 入出力端子台用/入出力端子台ケーブル
2525T02 据置ケース
JD-HD/JL/ 収納ケース
JDT02HDJL 収納ケース(据置ケース付)
HC_T-HD_T 収納ケース
ALC-AC02-ALT 収納ケース
その他特注 収納ケース
MODEL1532 防塵防滴対応センサ(ケース)
水冷ジャケット 高温対応水冷ジャケット




SB-01 加減速試験用スイッチボックス(圧着端子用)
SB-02 加減速試験用スイッチボックス(簡易圧着端子用)
SB-02A 加減速試験用スイッチボックス(レモコネクタ)
DY-03/03A 車速計表示器 取付吸盤付(レモコネクタ)
AJ-03 車載用吸盤マウント
TS-01A テープスイッチ
K9OP2-1 センサ取付治具
2532AT01 ピッチパルス/速度出力変換BOX
MODEL5451 ピッチパルス出力分配器
速度値CAN-bus変換 アナログ⇒CANコンバータ(速度100Hz変換)
1521N-ATMPT 1521Nアタッチメント取付治具
TKC1521N 1522N耐寒ケース取付治具



CU2001 コントロールユニット
MODEL5551LC 寸検カウンタ

センサ(現行品・特注除く)

1522-1 1522-2 1522-3 1622-1 1622-2 1622-3 1521N 1521T 1622N-5 1622T-7



OP01-001
ビームベンダ
焦点距離 100mm用
OP01-002
ビームベンダ
焦点距離 200mm用
OP01-009
ビームベンダ
焦点距離 300mm用
OP02-002
Lアングル
OP02-011
マグネットスタンド
1,000N 220+175mm
※センサプレート (OP02-017付き)
OP02-012
マグネットスタンド
1,000N 160+115mm
※センサプレート (OP06-003付き)
OP02-014
マグネットスタンド
1,500N 220+175mm
※センサプレート (OP02-017付き)
OP02-016
マグネットスタンド
800N 116+75mm
※センサプレート (OP06-003付き)
OP02-017
センサプレート
(※OP02-011/OP02-014用)
OP02-022
三脚取付金具(A)
OP02-024
三脚用延長板
OP02-027
XY微動装置
ストッパー付き
ダイヤル一回転当たり移動量4mm
OP03-002
ビームアダプタ
焦点距離 100mm用
OP03-003
ビームアダプタ
焦点距離 200mm用
OP04-001
ロールガイド
焦点距離 100mm用
小径 (Φ100-150mm)
OP04-002
ロールガイド
焦点距離 100mm用
大径 (Φ150-500mm)
OP04-003
ロールガイド
焦点距離 200mm用
小径 (Φ100-150mm)
OP04-004
ロールガイド
焦点距離 200mm用
大径 (Φ150mm-500mm)
OP04-005
ロールガイド
焦点距離 200mm用
特大径 (Φ800-1,500mm)
OP04-007
ロールガイド
焦点距離 100mm用
小径 (Φ50-100mm)
OP06-003
センサプレート
(※OP02-012/OP02-016用)
三脚 プロフェッショナル2NS
2502OPT1 非常停止用押しボタンスイッチ
MWI-M20-TB20 入出力端子台
HIFS-SS-SB-20-00F 入出力端子台用ケーブル
2525T03 BNC端子アダプタBOX
2525T02 据置ケース
JD-HD/JL/ 収納ケース
JDT02HDJL 収納ケース(据置ケース付)
HC_T-HD_T 収納ケース
ALC-AC02-ALT 収納ケース
その他特注 収納ケース
MODEL1532 防塵防滴対応センサ(ケース)
水冷ジャケット 高温対応水冷ジャケット




SB-01 加減速試験用スイッチボックス
(圧着端子用)
SB-02 加減速試験用スイッチボックス
(簡易圧着端子用)
SB-02A 加減速試験用スイッチボックス
(レモコネクタ)
DY-03/03A 車速計表示器 取付吸盤付
(レモコネクタ)
AJ-03 車載用吸盤マウント
TS-01A テープスイッチ
K9OP2-1 センサ取付治具
2532AT01 ピッチパルス/速度出力変換BOX
MODEL5451 ピッチパルス出力分配器
速度値CAN-bus変換 アナログ⇒CANコンバータ
(速度100Hz変換)
1521N-ATMPT 1521Nアタッチメント取付治具
TKC1521N 1522N耐寒ケース取付治具



CU2001 コントロールユニット
MODEL5551LC 寸検カウンタ
