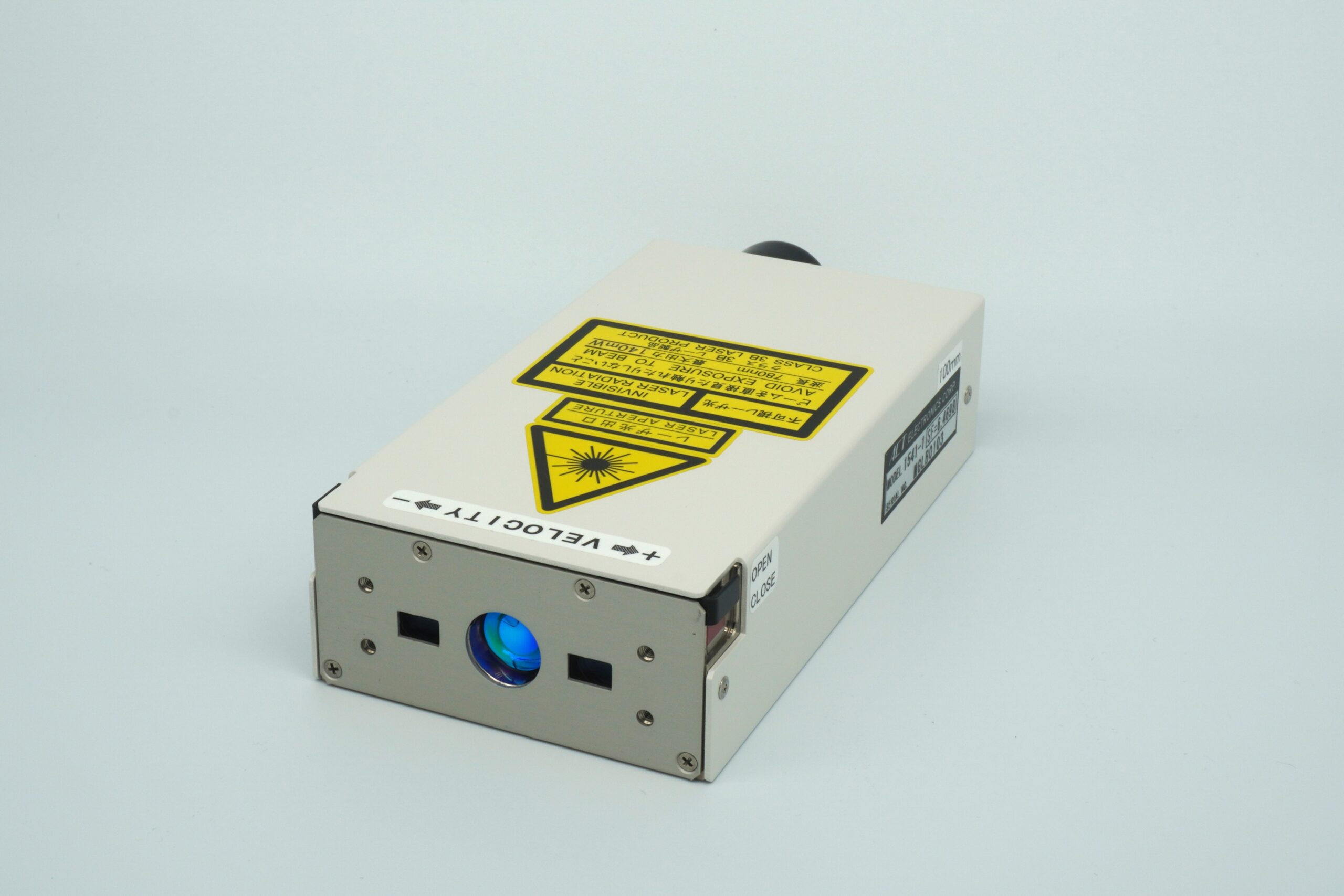

NEW MODEL 1541
レーザドップラセンサ（クラス3B）
本器は、レーザドップラ方式の非接触速度・長さ測定センサです。当社製品 MODEL
2541等の信号処理器と組み合わせて使用します。
従来のレーザドップラセンサよりレーザ出力を上げることで（40mW→ 140mW）
透明フィルム、透明ガラスなどの速度測定を可能にしました。
MODEL 1541の特長
- 非接触測定の為、スベリが発生したり製品にキズを付けたりせず高精度です。
- 従来製品にて測定することができなかった透明フィルム、透明ガラスも測定ができます。
- 信号欠落時の補間機能により高安定な測定が可能です。
MODEL 1541の仕様
| 測定方式 | レーザドップラ方式、後方散乱差動型 |
|---|---|
| 使用レーザ | 半導体レーザ 出力：140mW最大 (クラス3B)，波長：850nm ビーム形状 横：約4mm，縦：約1mm コリメートビーム |
| 測定距離 | 100±4mm |
| 速度測定範囲 | センサごとの参考値は下記「適合処理器」参照 |
| 測定確度・再現性 | ±0.2%以内・±0.05%以内 |
| 電源 | 信号処理器から供給 |
| 使用温度範囲 | 0～40℃ (結露しないこと) |
| 環境対策 | 防塵・防滴構造 |
| 外形・重量 | 75(W)×35(H)×140(D)mm 突起物含まず，約0.6kg |
仕様・形状は、事前の断りなしに変更されることがあります。
適合処理器
| MODEL名 | 速度測定範囲 | 主な用途 |
|---|---|---|
MODEL 2541 |
±3500m/min | 高感度 |
MODEL 2541OPT1 |
±1200m/min | 高感度 |
| MODEL 2541S | ±120m/min | 高感度 |
m/sec、km/hは上記速度範囲を換算したものと同一です。
