  5. MODEL 2541 ワイドレンジ速度測定システム

レーザドップラ応用計測器

一般計測

MODEL 2541
ワイドレンジ速度測定システム

本器は、レーザドップラ方式の非接触速度・長さ測定器です。
従来の接触測定や間接測定に比べて製品に傷をつけたり負荷をかけたりしませんので、
高精度に速度・長さ測定や速度制御を行うことができます。
また、表面状態や色にも影響されないため測定対象が広範囲な他、小型・軽量・
かつ高速度領域までのワイドレンジ測定が可能になりました。

  • サンプリングレート 0.1ms
  • 内部更新レート   0.0008ms(0.8µs)
  • 高速度対応     ±10,000m/min(以上)

MODEL 2541製品カタログ(PDF)

MODEL 2541の特長

  1. 非接触測定の為、スベリが発生したり製品にキズを付けたりせず測定可能です。
  2. 材料の表面状態や色に影響されないので測定対象が広範囲です。
  3. 小型・軽量の為、セッティング及び取扱いが容易です。
  4. 測定対象に適したセンサを豊富なラインナップから選ぶことができます。
  5. カラーLCDによるグラフィック表示を備えています。
  6. 高精度なアナログ出力とPC接続のためのUSB I/Fを具備しています。
  7. 強力なデータ処理・解析機能を備えたPCアプリケーションソフトを付属しています。
  8. マスタースレーブ方式により簡単に多チャンネル化が可能です。

MODEL 2541の仕様

速度測定範囲 センサごとの参考値は下記「適合センサ」参照
※m/sec、km/hは上記速度範囲を換算したものと同一
測定速度表示 最小分解能  :0.001m/min , 0.00001m/sec ,or 0.0001km/h
表示単位   :m/min, m/sec,or km/h 切換え可
更新レート  :約0.2sec
初速キャッチ時間 5ms トラックOFF→ONまでの平均時間
遮断周波数(参考値) NORMAL_TRACK:4kHz
HIGH_TRACK   :10kHz
※ V.AVG(平均回数)=1として -3dBとなる周波数
加速度応答 センサごとの参考値は下記「適合センサ」参照
速度電圧出力 16bit D/A出力
 出力電圧     :0±4V, フルスケール任意設定可
 更新レート    :0.8us
 電圧確度     :±0.5%FS以内
 出力インピーダンス:約50Ω (最大負荷電流:20mA)
ステータス出力電圧 15bit D/A出力
 出力電圧         :0+4V, フルスケールは出力内容毎に固定
 出力内容         :MATERIAL , SEN_TEMP , LD_TEMP , PD_VOLT , DOPPLER
 更新レート      :出力内容ごとに切り替え
 電圧確度         :±0.5%FS以内
 出力インピーダンス:約50Ω (最大負荷電流:20mA)
長さ測定範囲 -9999.99999m ~ +9999.99999m, 0.01mm分解能
長さ測定表示 更新レート :約0.2sec
ピッチ出力  A, B 90°位相差出力
 ピッチ間隔:0.01~100.00mm,0.01mm分解能
 出力形式 :RS-422準拠差動出力, オープンコレクタ
外部ゲート入力 フォトカプラ絶縁入力 +5V,+12V,+24V入力
設定スロープ:UtoD (↑↓)、DtoU (↓↑) 、UtoU (↑↑) ,
       DtoD (↓↓) 切り替え可
補間機能 ドップラ信号欠落時に速度・長さを直前値で補間
リモートコントロールインターフェース  速度・長さのリアルタイム出力 更新レート
 USB、LAN:0.1~100.0ms切り替え可
 RS-232C  :通信ボーレートごとに固定
       9600bps:100msec
       38400bps:20msec
      115200bps:5msec
      230400bps:2.5msec
同期動作 最大32台まで同期可
表示器 4.1インチ 320×240ドットフルカラーLCD (バックライトつき)
電源 AC100-240V±10%, 50/60Hz, DC 10~36V いずれか
ヒューズ 250V , 2A 、Φ5.2×20mmタイプ
消費電力 最大  :50W
測定時 :約18W @ 25℃ ※3
待機電力:約3VA (AC電源入力時) , 約80mW (DC電源入力時)
使用温度範囲 0℃~40℃
使用湿度範囲 0%~90%(結露無き事)
保存温度範囲 -10℃~60℃
保存湿度範囲 0%~90%(結露無き事)
外形寸法・重量 151(W)×101(H)×201(D)mm,突起物含まず, 約 1.5 kg

※3 :ドップラセンサ接続時。使用するセンサや周辺温度環境などにより変動します。
仕様・形状は、事前の断りなしに変更されることがあります。

適合センサ

型名 焦点距離 最高速度 レーザ波長・出力 主な用途

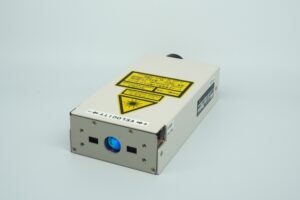

MODEL 1541-1
100 ±4mm ±3500m/min 850nm
140mW 最大(クラス3B)
高感度
MODEL 1522-1・-2・-3
100 ±4mm
200 ±8mm
300 ±20mm
±3000m/min
±5300m/min
±9200m/min
780nm
40mW 最大(クラス3B)
一般計測
ベルト計測
ライン計測
MODEL 1532-1・-2 100 ±4mm
200 ±8mm
±3000m/min
±5300m/min
780nm
40mW 最大(クラス3R)
防塵・防滴仕様
MODEL 1622-1・-2・-3
100 ±4mm
200 ±8mm
300 ±20mm
±2850m/min
±5000m/min
±7900m/min
690nm
5mW 未満(クラス3R)
一般計測
ベルト計測
ライン計測

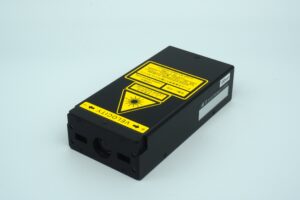

MODEL 1623-3
300 ±40mm ±17650m/min 690nm
5mW 未満(クラス3R)
高加速度計測
MODEL 1722-1・-2
100 ±4mm
200 ±8mm
±2700m/min
±5000m/min
690nm
1mW 以下(クラス2)
一般計測
MODEL 1521N
MODEL 1521N
500 ±80mm ±25550m/min 780nm
38mW 最大(クラス3B)
一般計測
車速・移動距離計測
MODEL 1521T
MODEL 1521N・1521T レーザドップラセンサ(クラス3B)
700 ±100mm ±27350m/min 780nm
38mW 最大(クラス3B)
一般計測
車速・移動距離計測

オプション

オプション一覧[一般計測]
