レーザドップラ応用計測器

一般計測

MODEL 2531B
1チャンネル 速度測定システム
【コンパクト(計尺器)】

本器は、レーザドップラ方式の非接触速度・長さ測定器です。従来の接触測定や間接測
定に比べスベリが発生したり製品にキズを付けたりしませんので、高精度に速度・長さ
測定や速度制御を行うことができます。また、表面状態や色にも影響されませんので測
定対象が広範囲な他、小型・軽量・操作の簡略化及び低価格化を実現していますので製
造ラインで手軽にご使用いただけます。

  • ライン向け
  • 小型
  • 軽量
  • 低価格

MODEL 2531B製品カタログ(PDF)

MODEL 2531Bの特長

  1. 非接触測定の為、スベリが発生したり製品にキズを付けたりせず高精度です。
  2. 材料の表面状態や色に影響されないので測定対象が広範囲です。
  3. 小型・軽量の為、セッティング及び取扱いが容易でラインでの使用に適しています。
  4. 信号欠落時の補間機能により高安定な測定が可能です。
  5. 高性能かつ高機能にもかかわらず低価格です。
  6. 透明フィルムなどの測定用に高感度センサ(MODEL1522)を用意しています。
  7. 付属のアプリケーションソフトは、強力なデータ処理・解析機能を備えています。

MODEL 2531Bの仕様

速度測定範囲 センサごとの参考値は下記「適合センサ」参照
※m/sec、km/hは上記速度範囲を換算したものと同一です。
測定速度表示  最小分解能  :0.001m/min
表示単位   :m/min, m/sec, km/h 切換え可
平均化機能  :2~4095回 (V.Rateごと)
速度電圧出力 16bit D/A出力
 出力電圧     :0±4V, フルスケール任意設定可
 更新レート    :0.5,1,2~1000ms 切換え可
 電圧確度     :±0.5%FS以内
 出力インピーダンス:1kΩ
 平均化機能    :2~4095回 (V.Rateごと)
長さ測定範囲 -9999.99999~+9999.99999m, 0.01mm分解能
長さ測定表示 更新レート :約0.1sec
ピッチ出力 A, B 90°位相差出力
 ピッチ間隔:0.01~100.00mm,0.01mm分解能
 出力形式 :RS-422準拠差動出力(I/Oコネクタ、端子台)
       オープンコレクタ(I/Oコネクタ、端子台)
補間機能 ドップラ信号欠落時に速度・長さを直前値で補間
外部ゲート入力 0~5Vロジック入力または接点入力
周波数範囲 :0~10kHz
設定スロープ:↑~↓、↓~↑ 、↑~↑ 、↓~↓、 Hstate、Lstate
切り替え可
リモートコントロールインターフェース 速度・長さのリアルタイム出力
USB:1ms , 2ms ~ 1000ms切り替え可 ※2
表示器 16×2 キャラクタLCD (バックライトつき)
電源 AC100-240V±10%, 50/60Hz
消費電力 最大  :30W
測定値 :約8W@25℃
使用温度範囲 0℃~40℃
使用湿度範囲 0%~90%(結露無き事)
保存温度範囲 -10℃~60℃
保存湿度範囲 0%~90%(結露無き事)
外形寸法・重量 210(W)×60(H)×125(D)mm,突起物含まず, 約0.7kg

※2:V.RATE =0.5ms設定時であってもUSBでの更新レートは1msecごとの出力となります。
仕様・形状は、事前の断りなしに変更されることがあります。

MODEL 2531B外形寸法図面(PDF)

適合センサ

型名 焦点距離 最高速度 レーザ波長・出力 主な用途
MODEL 1522-1・-2・-3
100 ±4mm

200 ±8mm

300 ±20mm

LOW ±470m/min
HIGH -20~1020m/min
LOW ±830m/min
HIGH -40~1810m/min
LOW ±1440m/min
HIGH -80~3120m/min
780nm
40mW 最大(クラス3B)
一般計測
ベルト計測
ライン計測

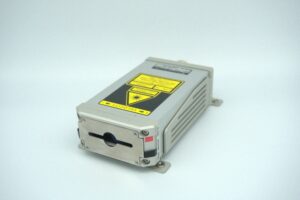

MODEL 1532-1・-2 100 ±4mm

200 ±8mm

LOW ±470m/min
HIGH -20~1020m/min
LOW ±830m/min
HIGH -40~1810m/min
780nm
40mW 最大(クラス3B)
防塵・防滴仕様
MODEL 1622-1・-2・-3
100 ±4mm

200 ±8mm

300 ±20mm

LOW ±450m/min
HIGH -20~970m/min
LOW ±780m/min
HIGH -40~1690m/min
LOW ±1240m/min
HIGH -60~2680m/min
690nm
5mW 未満(クラス3R)
一般計測
ベルト計測
ライン計測
MODEL 1722-1・-2
100 ±4mm

200 ±8mm

LOW ±410m/min
HIGH -20~900m/min
LOW ±780m/min
HIGH -40~1690m/min
690nm
1mW 以下(クラス2)
一般計測
MODEL 1521N
MODEL 1521N
500 ±80mm LOW ±4000m/min
HIGH -220~8660m/min
780nm
38mW 最大(クラス3B)
一般計測
車速・移動距離計測
MODEL 1521T
MODEL 1521N・1521T レーザドップラセンサ(クラス3B)
700 ±100mm LOW ±4280m/min
HIGH -230~9280m/min
780nm
38mW 最大(クラス3B)
一般計測
車速・移動距離計測
※m/sec、km/hは上記速度範囲を換算したものと同一です。
