ライン計測
MODEL 2001
コンパクトスケーラー
本器は、レーザドップラ方式の非接触速度・長さ測定器です。従来の接触測定や間接測
定に比べスベリが発生したり、製品にキズを付けたりしませんので高精度に速度・長さ
測定や速度制御を行う事ができます。また、表面状態や色に影響されませんので測定対
象が広範囲なほか、製造ラインで手軽に使用できる様に操作の簡略化及び低価格化を実
現しています。さらに広範な測定対象物に対応するために、高感度センサ、正反射対応
センサ（オプション）もラインナップしています。
MODEL 2001の特長
- 非接触測定の為、スベリが発生したり、キズを付けたりせず高精度です。
- 材料の表面状態や色に影響されないので測定対象が広範囲です。
- セッティング及び操作が簡単な為、ラインでの使用に適しています。
- 信号欠落時の補間機能により高安定な測定が可能です。
- 高性能かつ高機能にもかかわらず低価格です。
- オプションで透明フィルム等の測定や、金属材料の光沢面等の測定に最適な高感
度対応、正反射対応センサ（MODEL 1101MH）を用意しています。
MODEL 2001の仕様
| 速度測定範囲 | 1～900m/min |
|---|---|
| ピッチ出力 | 「0°」，「90°」 90°位相差出力（方向判別無し） ピッチ間隔：0.01～100.00mm，0.01mm 分解能 出力形式 ：オープンコレクタ…DC30V, 50mA MAX または 差動出力（RS-422 準拠） |
| 速度電圧出力 | 16bit D/A出力 出力電圧 ：0±4V, フルスケール任意設定可 出力インピーダンス：1kΩ 更新レート ：0.4096ms / 0.8192ms / 1.6384ms 電圧確度 ：フルスケールの±0.5%以下 平均化機能 ：単純移動平均2～4095 回 |
| 補間機能 | ドップラ信号欠落時に速度・長さを直前値で補間 |
| ＵＳＢインターフェース | 各種パラメータ設定及び瞬時速度出力（付属ソフトにて） |
| その他機能 | オプションのコントロールユニットにて各種パラメータ 設定及び速度表示 |
| 電源 | AC100－240V±10%，50/60Hz，40VA MAX |
| 外形寸法・重量 | 200(W)×70(H)×262(D)mm，約1.2kg |
仕様・形状は、事前の断りなしに変更されることがあります。
適合センサ

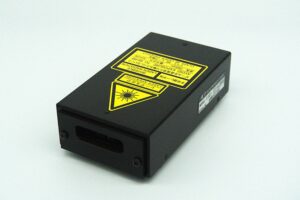

MODEL 1101/MODEL 1101MH
| 測定方式 | レーザドップラ方式、後方散乱差動型 |
|---|---|
| 使用レーザ | 半導体レーザ 出力：30mW 最大 (クラス3B)，波長：780nm ビーム形状 横：約4mm，縦：約1mm（MODEL 1101MHは0.5mm） コリメートビーム |
| 光学系 | ビーム交差角 約12° |
| 測定距離 | 100±8mm |
| 速度測定範囲 | 1～900m/min |
| 測定確度 | ±0.2%以内 |
| 再現性 | ±0.05%以内 |
| 電源 | MODEL 2001から供給 |
| 使用温度範囲 | 0～40℃ (結露しないこと) |
| 外形・重量 | 70(W)×35(H)×120(D)mm，約0.3kg |
m/sec、km/hは上記速度範囲を換算したものと同一です。
仕様・形状は、事前の断りなしに変更されることがあります。
工場出荷オプション
高感度&正反射対応センサMODEL 1101MH
・標準品（MODEL 1101）より正反射光の戻りを約1/10以下に減少
・受光感度が約3dB以上高い
オプション
コントロールユニット MODEL CU2001
本器は、コンパクトスケーラ：MODEL 2001のリモートコントロールユニットです。
MODEL 2001と接続し各種パラメータの設定変更と速度データの表示をさせることができます。
| LDC表示器 | 16×2 キャラクタLCD (バックライトつき) |
|---|---|
| 電源 | 専用ケーブルにてMODEL 2001から供給 |
| 使用温度範囲 | 0℃～40℃ (結露しないこと) |
| 保存温度範囲 | -10℃～60℃（結露しないこと） |
| 外形寸法・重量 | 200(W)×28.5(H)×80(D)mm，突起物，ケーブル含まず，約0.7kg ケーブル長 80cm以上 |
仕様・形状は、事前の断りなしに変更されることがあります。
