車速・移動距離計測

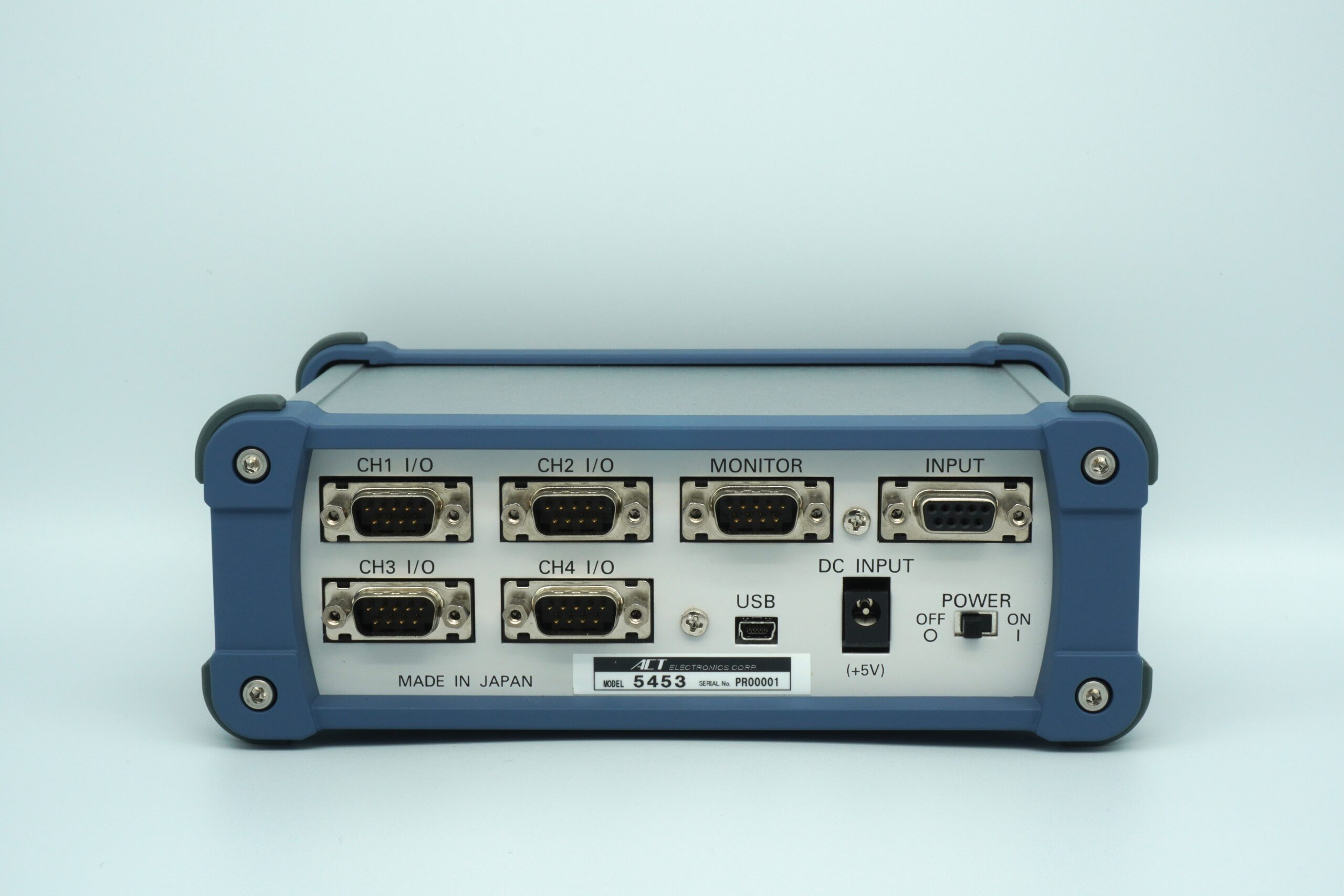

MODEL 5453
距離パルス 分周 分配器
本器は、分周機能付きの距離パルス分配器です。 レーザドップラ車速計からの移動距離パルス信号
（ピッチパルス）を入力し、この信号を4系統に分配すると共に、それぞれ個別に設定した任意の
パルス間隔に変換して（分周）出力することができます 。
MODEL 5453の特長
- 入力パルスを4 系統（4 チャンネル）に分配かつ分周し、それぞれ別コネクタで出力します 。
- 出力チャンネルごとに距離パルス間隔を2相出力のまま任意に設定（分周比を設定）できます。
- 走行方向の前進後進判別信号が出力します 。
- 出力チャンネルごとに外部制御入力により距離パルス出力をON/OFFさせる機能があります。
- 走行方向が後進（逆転）した時に、元の位置に戻るまで距離パルス出力を停止させる機能があります 。
- 内部分周カウンタを 出力チャンネル ごとにリセットする、リセット入力があります。
MODEL 5453の仕様
| 入力信号形式 | 0°/90°位相差信号、RS422準拠差動信号を入力、最大周波数：500kHz |
|---|---|
| 分配出力信号 | RS422準拠差動 出力 4チャンネル独立出力、 入力のエッジに対して最大 150nsの遅れ、最大 30nsのジッタ |
| 分周比設定範囲 | ｎ：1 10000の整数出力ピッチ間隔＝入力ピッチ間隔（P）× ｎ 出荷時設定：CH1～CH4 全て“1” |
| 分周比設定方法 | 付属ソフトにてUSBインターフェース経由で設定（出力チャンネルごと設定） |
| 設定値記憶メモリ | 書換え可能回数 100万回 |
| 前進/後進 出力 | 入力信号の前進/後進方向の判別信号（FWD/BWD 1/0）を出力、 5V/0V 出力 |
| 進行方向 制御機能 （逆転機能） |
後進 方向（逆転）時 、この位置に戻るまでパルス出力を停止 、 後進 区間：入力パルスの25bit分（33,554,432 パルス）計測可能 出荷時設定：CH1 CH4 全て“OFF” |
| ピッチ出力制御入力 | 5V プルアップ入力“LOW”レベルで出力停止（出力チャンネル ごと制御） |
| リセット入力 | 内部分周カウンタを“LOW”レベルでリセット（出力 チャンネルごと制御） |
| モニタ出力端子 | 入力信号をバッファを介して出力 、0°/90°位相差信号、RS422準拠差動出力 |
| 電源 | 付属の専用ACアダプタDC 5Vにより供給、入力 100～240V 、最大 15W |
| 外形寸法・重量 | 200(W)×70(H)×140(D)mm 突起物含まず ・ 約 1.0 kg |
仕様・形状は、事前の断りなしに変更されることがあります。
