レーザドップラ応用計測器

一般計測

MODEL 2525
2チャンネル 速度測定システム

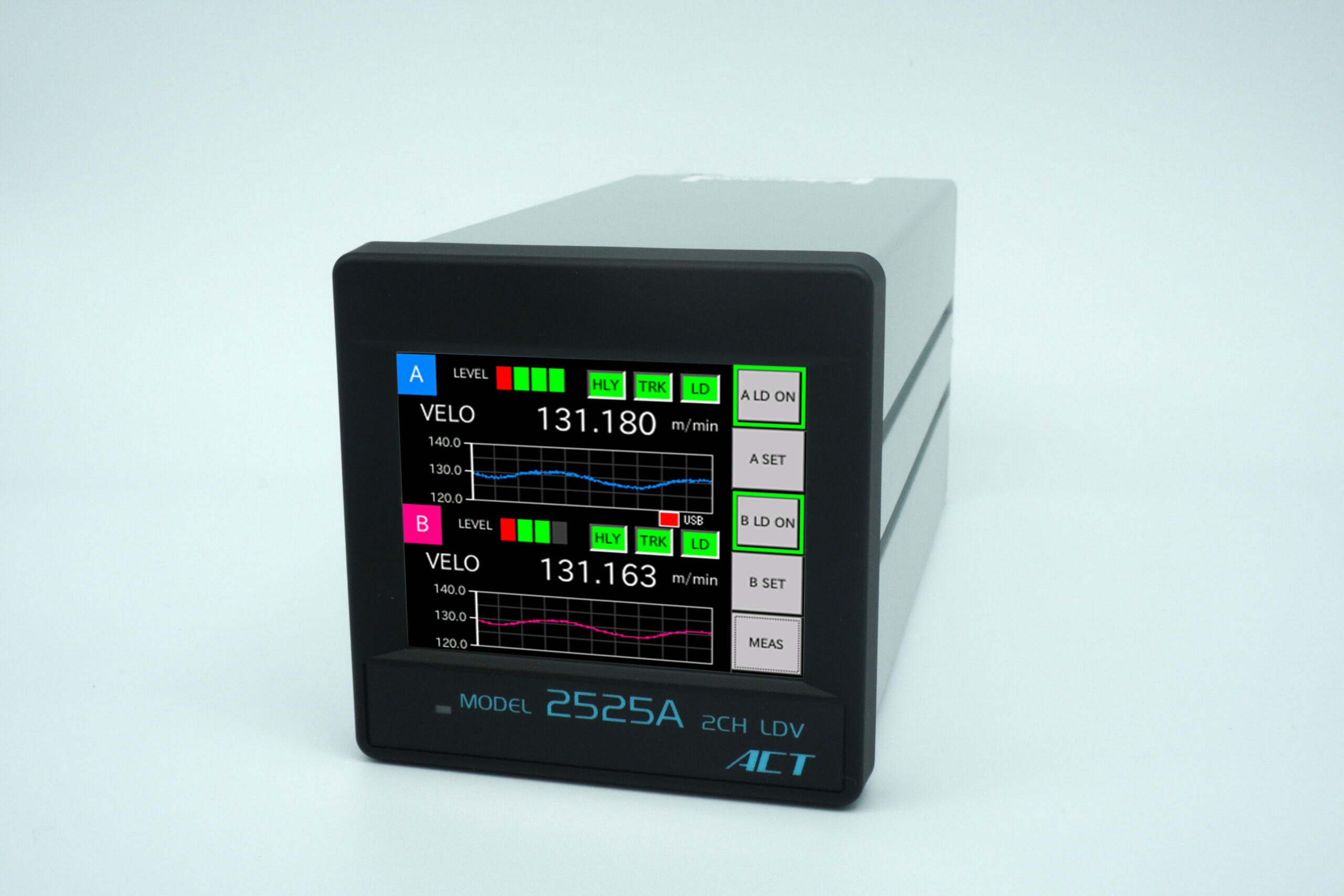

MODEL 2525 2チャンネル 速度測定システム

本器は、走行物の2点間の速度・速度差・変位差などを非接触で測定できる2チャンネル
レーザドップラ速度測定システムです。
独立した2点間の速度・長さ測定はもちろん動力を伝達している2点間の速度差・変位差
などを測定でき、微少なスベリ量・位置ずれ量の高速演算結果をリアルタイム出力する
ことができますので、今まで成し得なかった新たな速度制御・位置決め・テンション制御
などに威力を発揮します。
また、グラフィック表示可能なタッチパネルの採用で視認性・操作性を大幅に向上させる
と共に、小型・軽量・低価格を実現していますので新しいライン制御や監視システムに
幅広くご使用頂けます。

  • サンプリングレート 2ms
  • USB対応(データ保存)
  • タッチパネル

MODEL 2525製品カタログ(PDF)

MODEL 2525の特長

  1. 非接触で速度・長さ、2点間の速度差・変位差を高精度に測定します。
  2. 各点の速度、2点間の速度差・変位差に比例した電圧をリアルタイム出力します。
  3. 静止状態から(ゼロ速度)測定します。
  4. 従来機に比べて大幅な小型化、軽量化、低価格を実現しました。
  5. 測定距離、測定速度範囲に応じて複数のセンサをラインアップしました。
  6. タッチパネル式液晶表示器の採用により、直感的なユーザインターフェースと
    測定データのグラフィカルな表示を実現しました。
  7. 付属のアプリケーションソフトは、強力なデータ処理機能を備えています。
  8. USBメモリに測定データを記録することができます。

MODEL 2525の仕様

測定速度範囲  センサごとの参考値は下記「適合センサ」参
測定速度表示  最小分解能 :0.001m/min
 表示単位  :m/min、m/sec、km/h 切り替え可
 平均化機能 :2~4095回
速度軌跡グラフィック表示
 X軸 :1~20sec
 Y軸 :任意設定
初速キャッチ時間 5ms  トラックOFF→ONまでの平均時間
速度電圧出力 16bit D/A出力
 出力電圧  :0±4V, フルスケール任意設定可
 更新レート :2ms~1000ms, 2ms step
 電圧確度  :±0.5%FS以内
 出力インピーダンス:1kΩ
 平均化機能 :2~4095回 (V.Rateごと)
長さ測定範囲 -9999.99999~+9999.99999m、0.01mm分解能
長さ測定表示 更新レート :約0.1sec
ピッチ出力  A、B 90°位相差出力
 ピッチ間隔:0.01~100.00mm、0.01mm分解能
 出力形式 :RS-422準拠差動出力
演算機能 A,Bチャンネル間の速度・長さを演算
 演算式    :A-KB、B-KA、A/B、B/A、A/KB、B/KA、
        (A-KB)/A、(B-KA)/B
 係数(K)設定  :0.5000~2.0000
 演算出力   :A、Bチャンネル速度電圧出力と切り替えて出力
         16bit D/A出力、フルスケール任意設定可
補間機能 ドップラ信号欠落時に速度・長さを直前値で補間
外部ゲート入力 0~5Vロジック入力または接点入力
周波数範囲 :0~10kHz
設定スロープ:↑~↓、↓~↑ 、↑~↑ 、↓~↓ 切り替え可
リモートコントロールインターフェース ※2  速度・長さのリアルタイム出力
RS232C:2ms~1000ms切り替え可 ※3
表示器 320×240 dot タッチパネル式LCD
USBメモリ ※2 フォーマット :FAT32(本器でフォーマットして下さい)
    容量 :2GB~32GB
データ取得数(ファイルサイズ)
       :最大36000000(2GB)
電源 ACアダプタ100-240V±10%、50/60Hz 対応
消費電力 最大  :50W
測定値 :約18W@25℃ ※4
使用温度範囲 0℃~40℃
使用湿度範囲 0%~90%(結露無き事)
保存温度範囲 -10℃~60℃
保存湿度範囲 0%~90%(結露無き事)
外形寸法・重量 96(W)×96(H)×208(D)mm、突起物含まず、約1.3kg

※2 :リモートコントロールインタフェースでの速度・長さのリアルタイム出力機能と、
   USBメモリでのデータ記録は排他利用となります。
※3 :付属の通信ケーブルを使用することでPCとUSB接続可能です。
※4 :ドップラセンサ2台接続時。使用するセンサや周辺温度環境などにより変動します。
仕様・形状は、事前の断りなしに変更されることがあります。

MODEL 2525外形寸法図面(PDF)

適合センサ

MODEL名 測定距離 速度測定範囲 レーザ波長・出力 主な用途
MODEL 1522-1/2/3
100 ±4mm

200 ±8mm

300 ±20mm

LOW ±250m/min
HIGH -20~460m/min
LOW ±450m/min
HIGH -40~810m/min
LOW ±780m/min
HIGH -80~1400m/min
780nm
40mW 最大
(クラス3B)
一般計測
ベルト計測
ライン計測
MODEL 1532-1/2
100 ±4mm

200 ±8mm

LOW ±250m/min
HIGH -20~460m/min
LOW ±450m/min
HIGH -40~810m/min
780nm
40mW 最大
(クラス3B)
防塵・防滴仕様
MODEL 1622-1/2/3
100 ±4mm

200 ±8mm

300 ±20mm

LOW ±240m/min
HIGH -20~430m/min
LOW ±420m/min
HIGH -40~760m/min
LOW ±670m/min
HIGH -60~1200m/min
690nm
5mW 未満
(クラス3R)
一般計測
ベルト計測
ライン計測
MODEL 1722-1/2
100 ±4mm

200 ±8mm

LOW ±220m/min
HIGH -20~410m/min
LOW ±420m/min
HIGH -40~760m/min
690nm
1mW 以下
(クラス2)
一般計測
MODEL 1521N
MODEL 1521N
500 ±80mm LOW ±2160m/min
HIGH -220~3880m/min
780nm
38mW 最大
(クラス3B)
一般計測
車速・移動距離計測
MODEL 1521T
MODEL 1521N・1521T レーザドップラセンサ(クラス3B)
700 ±100mm LOW ±2320m/min
HIGH -230~4160m/min
780nm
38mW 最大
(クラス3B)
一般計測
車速・移動距離計測

m/sec、km/hは上記速度範囲を換算したものと同一です。
